RD-13-00-91

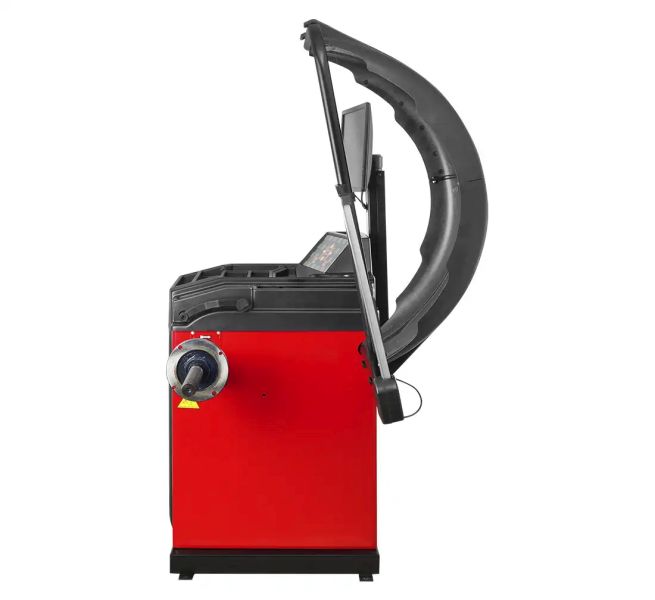

Ratta balansseerimise pink W-680 Automaatne balanseerimise pink

Automaatne rehvide tasakaalustus tööriist, millel on laiuse mõõtminiseks lisakäpp. Invertermootoriga, mis toob tasakaalustuskohe õigesse asendisse. Varustatud punktlaseriga, mis näitab tasakaalude paigalduskoha.

Tehnilised andmed
TüüpAutomaatne
Toitevool230 V 50 Hz 1F
Velje diameeter10" - 24"
Velje laius1,5" - 20"
Peidetud kaalude funkts.JAH
ALU velje programme9
Max. ratta kaal65 kg
Mõõtetsükkli aeg8 s
Võlli läbimõõt40 mm
Pöörlemiskiirus200 RPN
Müratase<70 dB
EkraanLED
Täpsus1 g
Kaal109 kg
Mõõtmed1252 x 843 x 1624 mm

Standart varustus

  • 4 x tsentreerimiskoonust (43-66, 65-85, 84-102, 94-135) mm
  • 1 x tangid
  • 1 x 100 g kalibreerimis kaal
  • 1 x kiirkinntus mutter
  • 1 x valuvelje kinntus seib
  • 1 x plekkvelje kinnitus koonus
  • 1 x velje laiuse mõõtja
  • 1 x kasutusjuhend
  • 3 x velje koonuste riputuskonks
  • 1 x ratta plastikkate
Jaehind:
2704,92 €
Tarneaeg:
Tellimisel
Üldine
Hankija kaubanumber
13-00-91
Päritoluriigi tähis
Hiina Rahvavabariik
Tootja
REDATS
Mõõtmed
Netokaal [kg]
109 kg
Brutokaal [kg]
120 kg
